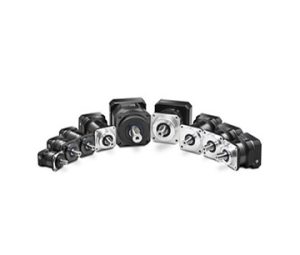

Delta PS Series Planetary Gearbox
ПАРАМЕТРЫ ПРОДУКТА
- Low noise operation
- High output torque
- Minimal backlash
- High-precision, reliable performance
Описание
Вопросы и ответы
Запрос Цитировать
Описание
ХАРАКТЕРИСТИКИ ПРОДУКТА
The PS Series planetary gearboxes feature low noise, high output torque, and minimal backlash.
They ensure smooth transmission of motor power to the application end.
Manufactured with advanced design software and high-precision CNC hobbing machines for accurate meshing and reliable operation.
Widely applicable across various industrial automation sectors.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
PA Series Specification
| Performance Specification | Unit | Stage | Gear Ratio | 50 | 70 | 80 | 90 | 100 | 120 |
|---|---|---|---|---|---|---|---|---|---|
| Rated Output Torque | N·m | 1 | 3 | 19 | 54 | 112 | 112 | 165 | 286 |
| 1 | 4 | 16 | 48 | 110 | 110 | 146 | 255 | ||
| 1 | 5 | 16 | 45 | 108 | 108 | 160 | 264 | ||
| 1 | 7 | 15 | 41 | 105 | 105 | 149 | 245 | ||
| 1 | 10 | 14 | 40 | 100 | 100 | 141 | 234 | ||
| 1 | 15 | 19 | 54 | 112 | 112 | 165 | 286 | ||
| 2 | 20 | 16 | 48 | 110 | 110 | 146 | 255 | ||
| 2 | 25 | 16 | 45 | 108 | 108 | 160 | 264 | ||
| 2 | 30 | 19 | 41 | 112 | 112 | 165 | 286 | ||
| 2 | 35 | 15 | 41 | 105 | 105 | 149 | 245 | ||
| 2 | 40 | 16 | 39 | 110 | 110 | 146 | 255 | ||
| 2 | 50 | 16 | 45 | 108 | 108 | 160 | 264 | ||
| 2 | 70 | 16 | 41 | 105 | 105 | 149 | 245 | ||
| 2 | 100 | 15 | 40 | 100 | 100 | 141 | 234 | ||
| Max Acceleration Torque | N·m | 1.2 | 3~100 | – | – | 1.8×Rated Output Torque | – | – | – |
| Instantaneous Max Torque | N·m | 1.2 | 3~100 | – | – | 3×Rated Output Torque | – | – | – |
| Rated Input Speed | rpm | 1.2 | 3~100 | – | – | 3000 | – | – | – |
| Max Input Speed | rpm | 1.2 | 3~100 | – | – | 5000 | – | – | – |
| Backlash | arcmin | 1 | 3~10 | – | – | ≤8 | – | – | – |
| 2 | 15~100 | – | – | ≤12 | – | – | – | ||
| Torsional Rigidity | N·m/arcmin | 1.2 | 3~100 | 3 | 5 | 12 | 12 | 14 | 23 |
| Max Radial Load | N | 1.2 | 3~100 | 350 | 800 | 1200 | 1200 | 3200 | 5220 |
| Max Axial Load | N | 1.2 | 3~100 | 180 | 400 | 600 | 600 | 1600 | 1600 |
| Service Life | hr | 1.2 | 3~100 | – | – | S5 Cycle: >20,000 (S1 Continuous: >10,000 hrs) | – | – | – |
| Efficiency | % | 1 | 3~10 | – | – | ≥97 | – | – | – |
| 2 | 15~100 | – | – | ≥95 | – | – | – | ||
| Рабочая температура | – | 1.2 | 3~100 | – | – | -25℃~+90℃ | – | – | – |
| Lubrication | – | 1.2 | 3~100 | – | – | Full Synthetic Oil | – | – | – |
| Protection Class | – | 1.2 | 3~100 | – | – | IP65 | – | – | – |
| Installation Direction | – | 1.2 | 3~100 | – | – | Any Direction | – | – | – |
| Noise Level | dB | 1 | 3~10 | ≤58 | ≤58 | ≤60 | ≤60 | ≤65 | ≤67 |
| 2 | 15~100 | ≤60 | ≤60 | ≤62 | ≤62 | ≤67 | ≤69 | ||
| Weight ±2% | kg | 1 | 3~10 | 0.64 | 1.6 | 1.6 | 1.95 | 3.76 | 7.43 |
| 2 | 15~100 | 0.96 | 2.1 | 2.8 | 3.06 | 5.92 | 10.3 |
PS-L Specification
| Performance Specification | Unit | Gear Ratio | 62 | 90 | 120 |
|---|---|---|---|---|---|
| Rated Output Torque | N·m | 20 | 51 | 146 | 300 |
| 30 | 45 | 151 | 311 | ||
| Max Acceleration Torque | N·m | 20,30 | – | 1.8×Rated Output Torque | – |
| Instantaneous Max Torque | N·m | 20,30 | – | 3×Rated Output Torque | – |
| Rated Input Speed | rpm | 20,30 | 3000 | 3000 | 3000 |
| Max Input Speed | rpm | 20,30 | 6000 | 6000 | 5000 |
| Backlash | arcmin | 20,30 | ≤7 | ≤7 | ≤7 |
| Torsional Rigidity | N·m/arcmin | 20,30 | 6 | 14 | 27 |
| Allowable Radial Load | N | 20,30 | 1180 | 3200 | 6800 |
| Allowable Axial Load | N | 20,30 | 590 | 1600 | 3400 |
| Service Life | hr | 20,30 | – | S5 Cycle: >30,000 (S1 Continuous: >15,000 hrs) | – |
| Efficiency | % | 20,30 | – | ≥92 | – |
| Рабочая температура | – | 20,30 | – | -25℃~+90℃ | – |
| Lubrication | – | 20,30 | – | Full Synthetic Oil | – |
| Protection Class | – | 20,30 | – | IP65 | – |
| Installation Direction | – | 20,30 | – | Any Direction | – |
| Noise Level | dB | 20,30 | ≤68 | ≤70 | ≤72 |
| Weight | kg | 20,30 | 3 | 8.2 | 12.5 |
| Rotational Inertia | kg·cm² | 20 | 0.36 | 2.28 | 6.85 |
| 30 | 0.36 | 2.28 | 6.85 |
PS-R Specification
| Performance Specification | Unit | Gear Ratio | 62 | 90 | 120 | 142 |
|---|---|---|---|---|---|---|
| Rated Output Torque | N·m | 5 | 48 | 160 | 333 | 618 |
| 10 | 43 | 141 | 294 | 549 | ||
| Max Acceleration Torque | N·m | 5,10 | – | 1.8×Rated Output Torque | – | – |
| Instantaneous Max Torque | N·m | 5,10 | – | 3×Rated Output Torque | – | – |
| Rated Input Speed | rpm | 5,10 | 3000 | 3000 | 3000 | 3000 |
| Max Input Speed | rpm | 5,10 | 6000 | 6000 | 5000 | 5000 |
| Backlash | arcmin | 5,10 | ≤4 | ≤4 | ≤4 | ≤4 |
| Torsional Rigidity | N·m/arcmin | 5,10 | 6 | 14 | 27 | 60 |
| Allowable Radial Load | N | 5,10 | 1180 | 3200 | 6800 | 9300 |
| Allowable Axial Load | N | 5,10 | 590 | 1600 | 3400 | 4650 |
| Service Life | hr | 5,10 | – | S5 Cycle: >30,000 (S1 Continuous: >15,000 hrs) | – | – |
| Efficiency | % | 5,10 | – | ≥95 | – | – |
| Рабочая температура | – | 5,10 | – | -25℃~+90℃ | – | – |
| Lubrication | – | 5,10 | – | Full Synthetic Oil | – | – |
| Protection Class | – | 5,10 | – | IP65 | – | – |
| Installation Direction | – | 5,10 | – | Any Direction | – | – |
| Noise Level | dB | 5,10 | ≤68 | ≤70 | ≤72 | ≤74 |
| Weight | kg | 5,10 | 2.3 | 6.6 | 13.8 | 52.8 |
| Rotational Inertia | kg·cm² | 5 | 0.36 | 2.28 | 6.85 | 23.5 |
| 10 | 0.36 | 2.28 | 6.85 | 23.5 |
PS-C Specification
| Performance Specification | Unit | Gear Ratio | 62 | 90 | 120 | 142 |
|---|---|---|---|---|---|---|
| Rated Output Torque | N·m | 5 | 48 | 160 | 333 | 618 |
| 10 | 43 | 141 | 294 | 549 | ||
| Max Acceleration Torque | N·m | 5,10 | – | 1.8×Rated Output Torque | – | – |
| Instantaneous Max Torque | N·m | 5,10 | – | 3×Rated Output Torque | – | – |
| Rated Input Speed | rpm | 5,10 | 3000 | 3000 | 3000 | 3000 |
| Max Input Speed | rpm | 5,10 | 6000 | 6000 | 5000 | 5000 |
| Backlash | arcmin | 5,10 | ≤3 | ≤3 | ≤3 | ≤3 |
| Torsional Rigidity | N·m/arcmin | 5,10 | 6 | 14 | 27 | 60 |
| Allowable Radial Load | N | 5,10 | 1180 | 3200 | 6800 | 9300 |
| Allowable Axial Load | N | 5,10 | 590 | 1600 | 3400 | 4650 |
| Service Life | hr | 5,10 | – | S5 Cycle: >30,000 (S1 Continuous: >15,000 hrs) | – | – |
| Efficiency | % | 5,10 | – | ≥97 | – | – |
| Рабочая температура | – | 5,10 | – | -25℃~+90℃ | – | – |
| Lubrication | – | 5,10 | – | Full Synthetic Oil | – | – |
| Protection Class | – | 5,10 | – | IP65 | – | – |
| Installation Direction | – | 5,10 | – | Any Direction | – | – |
| Noise Level | dB | 5,10 | ≤58 | ≤60 | ≤63 | ≤65 |
| Weight | kg | 5,10 | 1.35 | 3.6 | 8 | 14.3 |
| Rotational Inertia | kg·cm² | 5 | 0.13 | 0.47 | 2.71 | 7.42 |
| 10 | 0.13 | 0.44 | 2.57 | 7.03 |
